临时过滤器型号

安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 临时过滤器特点：主要用于设备管线开车之前用，安装在管道两法兰之间，将管道中杂质除去；设备简单、可靠，适用范围广。临时过滤器分尖底锥型过滤器和平底锥型过滤器两类，用于管道中滤除杂质。



临时过滤器分类：

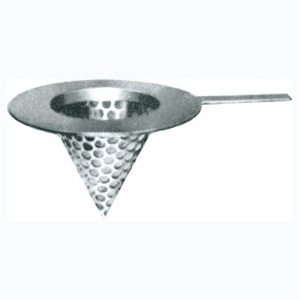

1.尖底临时过滤器(锥型过滤器)

2.平底临时过滤器(锥型过滤器)

3.平板临时过滤器(锥型过滤器)



临时过滤器适用范围：

1. 化工，石油化工生产中的弱腐蚀性物料，如：水、氨、油品、烃类等。

2. 化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酸等。

3. 制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂。

4. 轻工食品，制药生产中有卫生要求的物料，如:啤酒，饮料，乳制品，粮浆医药用品等。



工作原理及特点

临时过滤器的原理为流体进入滤筒后，其杂质被阻拦，而清洁的流体流出出口，当需要清洗时，只需卸下锥形滤筒，清洗后装入即可。临时过滤器的特点主要用于管线开车之前，安装在管道两法兰之间，设备简单、可靠、方便、适用广泛。 临时过滤器主要分为尖底锥形过滤器和平底锥形过滤器。



技术参数



型号 Model	SC	环境温度 Ambient Temperature	CS:-30℃～+350℃ SS:-80℃～+480℃
规格 Size	DN32～500 GB81～59 PN 0.6～5.0 FF RF	螺帽螺栓 Bolt/Nut	20# 304 304L 316 316L
壳体材质 Body	A3 304 304L 316 316L H62 衬里	连接方式 Jonit Type	法兰连接 对焊连接 螺纹连接 Flange ButtWelding Threaded
过滤精度 Pore size	10～300(目/in)	法兰标准 Flanges	HG GB SH HGJ JB ANSI JIS
密封垫片 Diaphragm(P/V)	丁晴橡胶 聚四氟乙烯 金属垫片 NBR PTFE Metal Gasket	设计检测标准 Manufacture Inspection	GB150-98 HGJ532-91
滤芯材质 Element	304 304L 316 316L	外表Coating	CS:Paint SS:No Paint



规格尺寸

N	D1	D				PN20	PN50	L		h	t
		PN10	PN16	PN25	PN40			PFC- Ⅰ ,Ⅱ型	PFC- Ⅲ型
25	19	70	70	70	70	64	71	26	46	90	2
32	24	80	80	80	80	73	80	34	61	100	2
40	30	90	90	90	90	82	92	41	66	120	2
50	44	105	105	105	105	100	107	55	81	130	2
65	58	125	125	125	125	120	127	77	91	140	2
80	68	142	142	142	142	132	146	92	111	150	2
100	90	162	162	162	166	170	178	113	141	160	2
125	114	192	192	192	192	194	213	143	172	190	2
150	140	218	218	218	224	220	248	172	202	210	2
200	188	272	273	282	290	276	304	242	262	240	2
250	238	326	329	340	352	336	357	302	322	270	3
300	288	382	384	395	416	406	418	363	362	300	3
350	316	438	444	454	474	446	482	425	404	340	6
400	366	492	495	510	545	510	536	479	464	365	6
450	414	542	568	568	609	557	609	548	504	395	6
500	464	590	616	616	628	602	650	600	564	430	6
600	564	690	732	726	746	714	702	714	684	49	6
