锥形临时过滤器(JSCⅠ型、JSCⅡ型)见图22、图23，表20(DN25～600，PN≤2.5MPa)
JSCⅠ、JSCⅡ型 表20

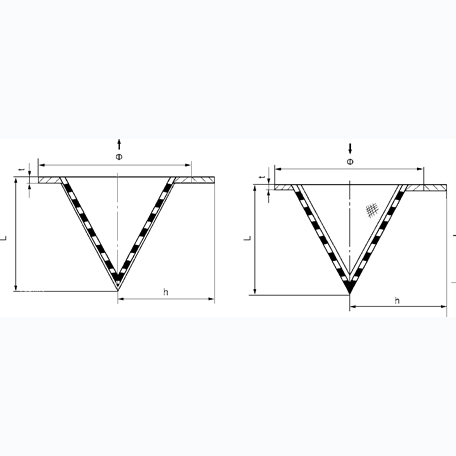

图22 JSCⅠ型 图23 JSCⅡ
锥形临时过滤器
JSCⅠ、JSCⅡ型 表20
|
公称直径 DN |
Φ |
L |
h |
t |
||
| PN0.6 | PN1.0 | PN2.5 | ||||
| 25 | 62 | 70 | 70 | 26 | 90 | 2 |
| 32 | 72 | 80 | 80 | 34 | 100 | 2 |
| 40 | 84 | 90 | 90 | 41 | 120 | 2 |
| 50 | 94 | 105 | 105 | 55 | 130 | 2 |
| 65 | 114 | 125 | 125 | 77 | 140 | 2 |
| 80 | 132 | 142 | 142 | 95 | 150 | 2 |
| 100 | 152 | 162 | 162 | 113 | 160 | 2 |
| 125 | 182 | 192 | 192 | 143 | 190 | 2 |
| 150 | 206 | 218 | 218 | 172 | 210 | 2 |
| 200 | 262 | 272 | 282 | 242 | 240 | 2 |
| 250 | 316 | 326 | 340 | 302 | 270 | 3 |
| 300 | 370 | 382 | 395 | 363 | 300 | 3 |
| 350 | 420 | 438 | 454 | 425 | 340 | 6 |
| 400 | 470 | 492 | 510 | 479 | 365 | 6 |
| 500 | 575 | 590 | 616 | 600 | 430 | 6 |
| 600 | 676 | 690 | 726 | 714 | 490 | 6 |
图22 JSCⅠ型 图23 JSCⅡ
锥形临时过滤器
